100 kV场发射冷冻透射电子显微镜Tundra是一款专用于单颗粒分析 （SPA ）的冷冻透射电子显微镜，凭借其高度自动化的操作流程、简化的数据采集系统以及快速样品更换功能，结合智能化的Smart EPU软件，可在半天内高效完成高质量数据采集。该系统特别适用于快速样品筛选、中等分辨率结构解析和前沿冷冻电镜技术开发。目前已经完成安装调试并正式对外开放，提供专业技术服务，其主要技术指标与功能如下：
主要规格及技术指标：
1. 电子枪：场发射电子枪X-FEG；
2. 加速电压：100 kV；
3. 分辨率：Thon Ring ≤ 0.4 nm @ -2 μm欠焦；
4. 专为单颗粒分析优化的高分辨物镜极靴：SP-Twin（Cs1.6 mm，Cc1.7 mm)；
5. 探测器：Ceta-F(CMOS)，4K×4K；读取速率：≥13 fps@4kx4k （降噪模式）；≥40 fps@4kx4k （普通模式）；
6. x\y轴行程：≥±1 mm；z轴行程：≥±0.3 mm。
主要应用：
单颗粒冷冻样品快速筛查、单颗粒冷冻数据中等分辨率数据收集、负染样品观察与分析、切片样品研究等。
北京大学国家生物医学成像设施100 kV场发射冷冻透射电子显微镜Apoferritin三维结构解析分辨率为：2.86 Å。[1]

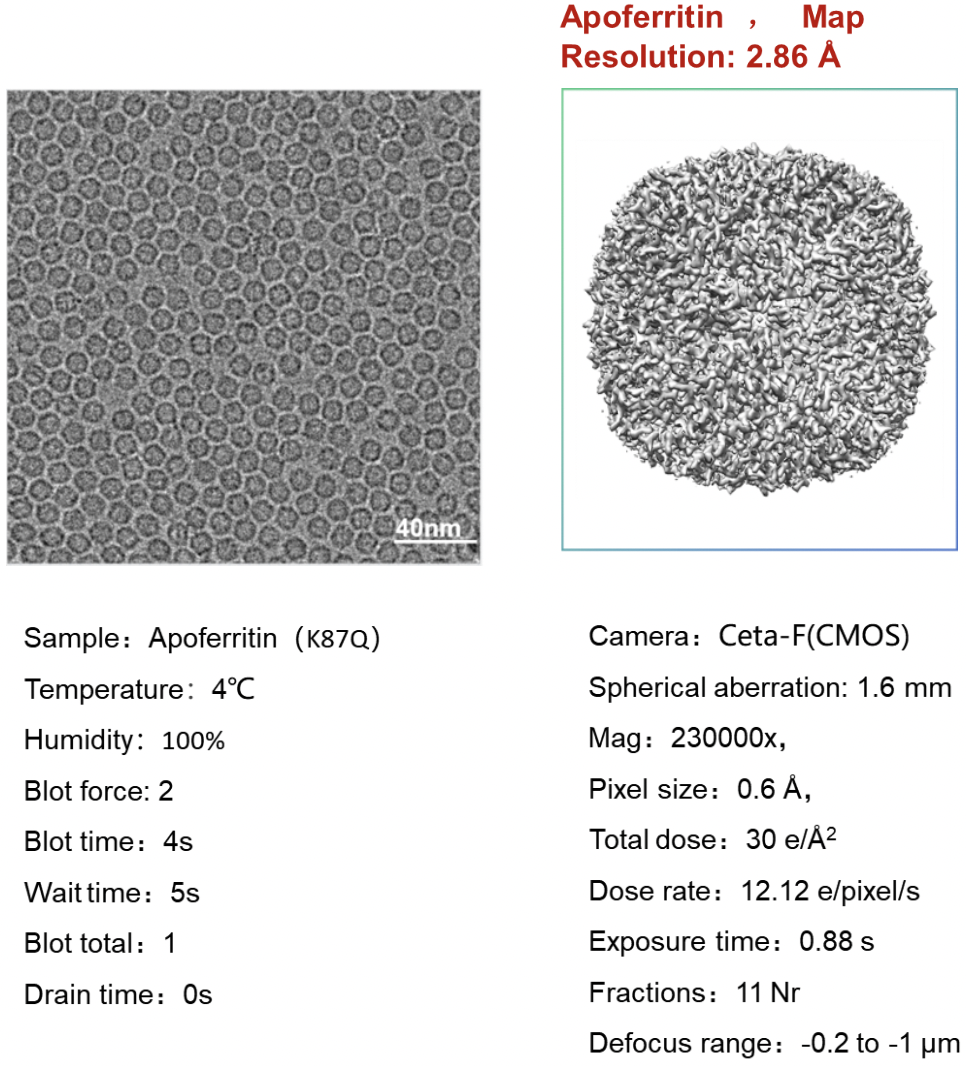

图1. Apoferritin 冷冻电镜图（左）与三维解析结果（右）
技术参考文献
1. Karia, D., Koh, A. F., Wen Y. , et al. (2024). Sub-3 Å resolution protein structure determination by single-particle cryo-EM at 100 keV. bioRxiv. [Preprint].
https://doi.org/10.1101/2024.09.05.611417
设备现场图片：
设备存放地点：
北京市怀柔区多模态跨尺度生物医学成像设施3号楼110室
设备负责人：
邵欣
设备预约入口：https://ioc.nbic.cn:37218/#/equipment/detail?id=669895814448946053
（须提前联系设备负责人，注册北京大学设备管理平台账号。）
设备负责人、用户群二维码：
